DJI (FlightHub 2)

Das REV Plus Einsatzleitsystem unterstützt den Empfang von Telemetriedaten von DJI Drohnen. Damit ist es möglich, die Positionsdaten von Drohnen in das Einsatzleitsystem einzubinden. Für die Nutzung ist die Verwendung der FlightHub Sync Funktion erforderlich. Der FlightHub Sync verbindet sich auf den lokalen MQTT Server von REV Plus.

Einrichtung​

Um die Funktion nutzen zu können, müssen die folgenden Schritte konfiguriert werden:

  1. Aktivieren des MQTT Servers
  2. Anlegen eines MQTT Benutzers
  3. Konfiguration der FlightHub Sync Schnittstelle
  4. Einrichten eines Einsatzmittels für die Drohne

Anlegen eines MQTT Benutzers​

Legen Sie im MQTT Server einen Benutzer, wie im Kapitel MQTT erlläutert, an. Wählen Sie dafür einen Benutzername und ein nicht leicht zu erratendes Passwort.

Konfiguration des DJI FlightHub Sync​

Melden Sie sich bei ihrer DJI Flight Hub Instanz an und wählen Sie ihre Organization aus, klicken Sie auf das Zahnrad um die Organisationseinstellungen zu öffnen. Wählen Sie hier den Punkt "FlightHub Sync" aus und konfigurieren Sie anschließend "Telemetry Data".

Geben Sie dort ihre Verbindungsdaten zu ihrem MQTT Server ein:

MQTT Host : Der DNS Name oder die IP ihrer REV+ Installation

Port : Der Port ihrer MQTT Installation, wie bei der Einrichtung des MQTT Servers angegeben (z.B. 1883)

Username : Der Benutzername, der beim Anlegen des MQTT Benutzers verwendet wurde

Password : Das Passwort, dass beim Anlegen des MQTT Benutzers verwendet wurde

Klicken Sie danach auf OK. Der DJI Flight Hub baut anschließend sofort eine Verbindung zu Ihrem REV+ System auf. Dies können Sie in der Log an einem Eintrag erkennen, der ähnlich dem Folgenden ist:

18:09:42.5415231: Message        MQTT           User dji-flighthub2 with Client ID fh-c2c-7b34eea8-4a5b-4d7c-9298-0b41aff3d884 connected from 52.55.215.248:19706

Einrichten des Einsatzmittels​

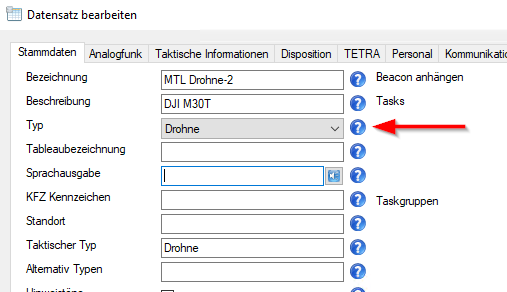

Sobald die Verbindung hergestellt wurde, meldet der DJI Flight Hub die Telemetrydaten der eigenen Drohnen an REV Plus. Erstellen Sie dort ein Einsatzmittel und wählen als Typ "Drohne".


Danach erscheint ein neuer Reiter "Drohne". Wähen Sie dort den Hersteller "DJI" aus und geben danach die Seriennummer ihrer Drohne ein ein. Diese finden Sie u.a. im Flight Hub unter "Devices -> Aircraft" in der Spalte "SN".


Sobald das Einsatzmittel angelegt wurde, werden die Positionsdaten vom DJI Flight Hub für das Einsatzmittel übernommen.
