Geodaten - Tileserver

GeoJSON ist ein offener Standard, über den Geodaten einfach ausgetauscht werden können. Viele Anbieter oder GIS Programme können Daten im GeoJSON Format exportieren und damit zur Verfügung stellen.

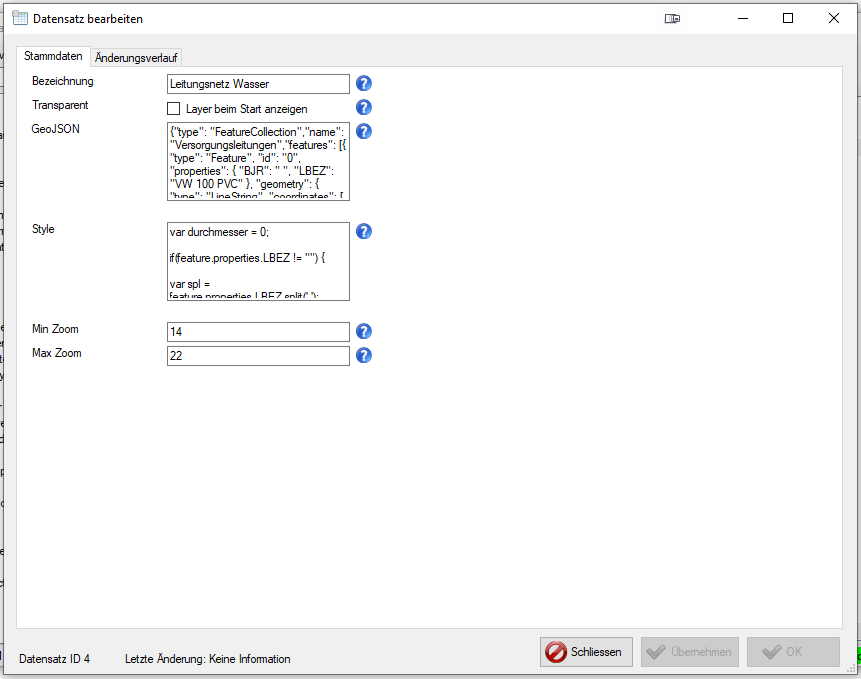

Um einen GeoJSON Layer in REV+ anzulegen, navigieren Sie in der Verwaltung zum Thema "Karten" -> "Geloayer" und legen einen neuen Datensatz an.

Dabei sind folgende Attribute notwendig:

Attribut	Beschreibung
Bezeichnung	Beliebige Bezeichung, die in den Anwendungen für diesen Layer angezeigt werden
GeoJSON	Kopieren Sie hier ihrn GeoJSON Datensatz hinein.
Style	Hier können Sie eine benutzerdefinierte Java-Script Funktion hinterlegen, um ein eigenes Styling für das Rendering des GeoJSON Layers zu erstellen. Mehr dazu unten.
Min Zoom	Geben Sie hier die minimale Zoomstufe ein. Die minimale Zoomstufe gibt an, wie weit der Nutzer mindestens hineingezoomt haben muss, dass das Kartenmaterial angezeigt wird. Dies hängt vom Kartenanbieter ab in welchen Zoomstufen er die Karte zur Verfügung stellt, meistens ist 2 ein guter Wert
Max Zoom	Geben Sie hier die maximale Zoomstufe ein. Die maximale Zoomstufe gibt an, wie weit der Nutzer maximal hineinzoomen kann, bis das Kartenmaterial nicht mehr angezeigt wird. Dies hängt vom Kartenanbieter ab in welchen Zoomstufen er die Karte zur Verfügung stellt, meistens ist 22 ein guter Wert

Style

GeoJSON hat grundsätzlich im Standard keine Vorgaben für die Darstellung von Linien und Punkten. Es hat sich aber etabliert in den Properties der Elemente verschiedene Styling-Optionen mit anzugeben.

{
	"type": "Feature",
	"properties": {
		"stroke": "red",
        "stroke-opacity": 1.0,
        "stroke-width": 1.0,
        "fill": "",
        "fill-opacity": 1.0
	},
	"geometry": {
		"type": "Point",
		"coordinates": [13.382, 52.517]
	}
}

Für Kunden, die weitergehende Rendering-Methoden benötigen, kann eine eigene Javscript-Styling Funktion erstellt werden. Diese wird durch die Style-Methode der Leaflet Library aufgerufen.

Verfügbare Styling-Properties

Es können folgende Styling Properties verwendet werden:

Property	Typ	Beschreibung
stroke	Boolean	Ob eine Kontur (stroke) gezeichnet wird (Standard: true)
color	String	Farbe der Kontur (z. B. 'red', '#ff0000')
weight	Number	Linienstärke der Kontur in Pixeln (Standard: 3)
opacity	Number	Deckkraft der Kontur (0–1, Standard: 1.0)
lineCap	String	Linien-Enden: 'butt', 'round', 'square'
lineJoin	String	Linien-Verbindung: 'miter', 'round', 'bevel'
dashArray	String	Strichmuster, z. B. '5,10' (5px Linie, 10px Lücke)
dashOffset	String	Versatz für Strichmuster
fill	Boolean	Ob die Fläche gefüllt wird (Standard: abhängig vom Layer-Typ)
fillColor	String	Füllfarbe (falls fill: true)
fillOpacity	Number	Deckkraft der Füllung (0–1)
fillRule	String	Füllregel: 'evenodd' oder 'nonzero'
className	String	CSS-Klasse für das SVG-Element

Beispielcode

Im folgenden Beispiel wird der Style für ein Wasserleitungsnetz anhand eines Durchmessers, der zuvor aus der Property LBEZ der jeweiligen Poly-Linie extrahiert wurde, gesetzt. Neben Farbe wird auch die Stärke/Dicke der zu zeichnenden Linie gesetzt.

var durchmesser = 0;

if (feature.properties.LBEZ != "") {

    var spl = feature.properties.LBEZ.split(' ');

    if (spl.length > 2) {

        durchmesser = parseInt(spl[1]);

        if (isNaN(durchmesser)) {
            durchmesser = parseInt(spl[2]);
        }

        if (durchmesser < 100) {
            return { color: 'blue', weight: 2 };
        }
        if (durchmesser < 150) {
            return { color: 'blue', weight: 3 };
        }
        if (durchmesser < 200) {
            return { color: 'blue', weight: 5 };
        }
        if (durchmesser < 300) {
            return { color: 'blue', weight: 8 };
        }
        if (durchmesser < 400) {
            return { color: 'blue', weight: 13 };
        }
        if (durchmesser >= 400) {
            return { color: 'magenta', weight: 15 };
        }
        return { color: 'red' };

    }
}
