Geodaten - Point-of-Interest

Point-of-Interest ist eine weitere, sehr einfache Möglichkeit, bestimmte Punkte mit Zusatzinformationen auf der Karte einzublenden.

Diese Variante bietet sich an für Hydranten, Kilometrierungen oder ähnliches.

Dabei werden die sogenannten POIs einfach z.B. per CSV Datei oder aus einer anderen Datenquelle in REV+ importiert. Damit man damit anfangen kann, legt man zunächst eine Grundlegende POI Art an. In unserem Beispiel hier, erstellen wir einen neuen Datensatz um künftig die Bahnkilometrierung als POI anzuzeigen.

Dialog zum Anlegen eines Kartenpunkts

Dabei sind folgende Attribute notwendig:

AttributBeschreibung
BezeichnungBeliebige Bezeichung, die in den Anwendungen für diesen Layer angezeigt werden
IconEin Legacy-Icon, welches zur Darstellung in der REV+ ELP Karte verwendet wird.
Icon-ArtStatisches Icon oder dynamisches SVG Icon. Ein Statisches Icon wird anschließend unter Web-Icon ausgewählt. Ein dynamisches SVG Icon ermöglicht die dynamische Erzeugung von SVG Code. Näheres siehe unten.
DatenfelderHier können weitere Datenfelder definiert werden, die für ein Icon hinterlegt werdenk können. In unserem Beispiel ist das der Bahnkilometer und die Streckennumemr.
Min ZoomGeben Sie hier die minimale Zoomstufe ein. Die minimale Zoomstufe gibt an, wie weit der Nutzer mindestens hineingezoomt haben muss, damit diese POIs angezeigt werden.
Max ZoomGeben Sie hier die maximale Zoomstufe ein. Die maximale Zoomstufe gibt an, wie weit der Nutzer maximal hineinzoomen kann, bis die POIs nicht mehr angezeigt werden.
GruppierenGibt an, ob nebeneinanderliegende POIs zu einem gruppiert werden, wenn man z.B. herausgezoomt hat oder die POIs sehr nahe liegen.

Bearbeiten der POIs​

Hydranten darstellen​

Für Hydranten stehen Symbole für Überflurhydranten und Unterflurhydranten zur Verfügung. Wählen Sie in der Symbolauswahl das zur Bauart passende Symbol.

Prüfen Sie die Anzeige in der vorgesehenen Anwendung. Das Legacy-Icon und das Web-Icon können unterschiedliche Darstellungen versorgen; eine Änderung an einem Symbol bedeutet daher nicht automatisch, dass alle Ansichten gleich aussehen.

Einzelne Positionen bearbeiten​

Anschließend ist es möglich die einzelnen POIs für die zuvor angelegt POI Art händisch zu bearbeiten. Wählen Sie dazu in der POI List den zuvor erstellten Eintrag aus und klicken oben in der Werkzeugleiste auf das Kartensymbol.

Danach öffnet sich eine Karte in der die POIs bearbeitet werden können.

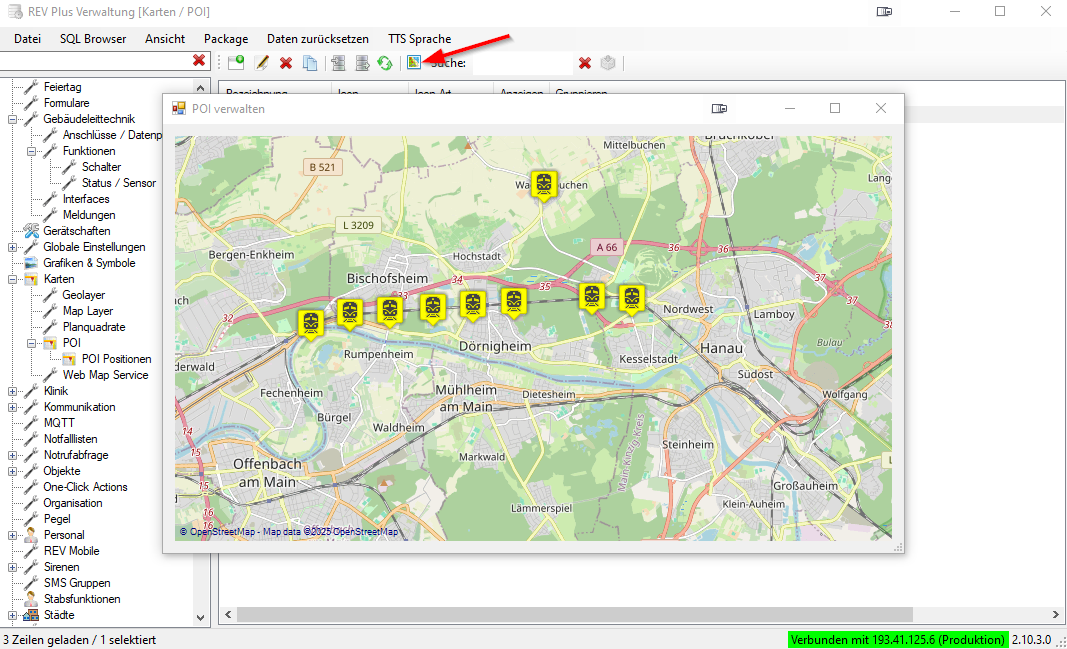

Kartenansicht zum Positionieren eines Kartenpunkts

Mit Rechtsklick -> "POI hinzufügen" legen Sie einen neuen POI an. Es öffnet sich daraufhin das Fenster zum Bearbeiten der POI Daten.

Ebenso ist ein Bearbeiten von bestehenden POIs durch Klick auf das Icon in der Karte möglich.

In dem Bearbeitungsdialog kann nun eine Bezeichnung für den POI festgelegt werden und die zuvor erstellten Datenfelder für diesen POI mit den entsprechenden Daten gefüllt werden.

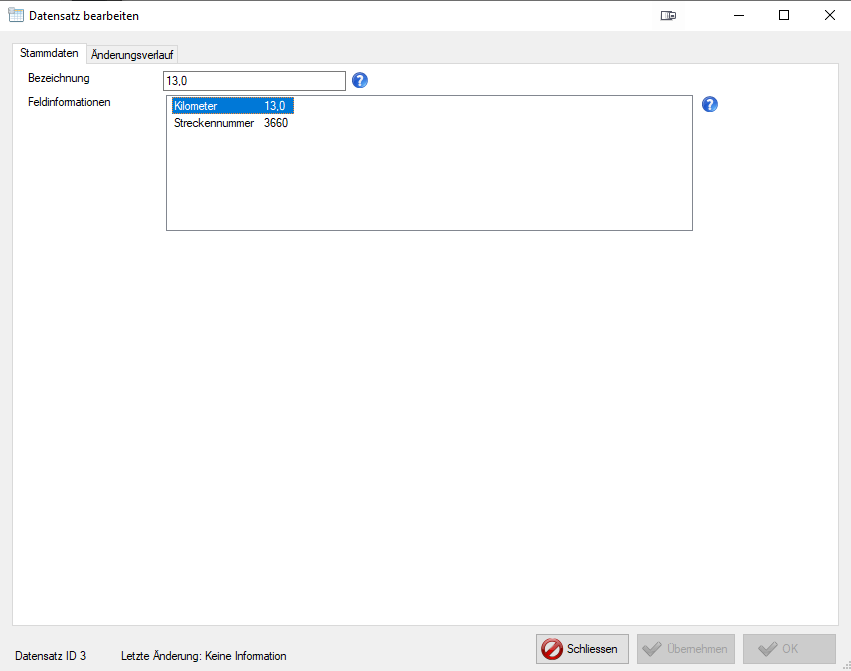

Eingabemaske zum Bearbeiten eines Kartenpunkts

Importieren von POIs​

Alle Einzelpunkte sind in der Verwaltung unter "Karten" -> "POI" -> "POI Positionen" zu finden. Dort können die einzelnen POIs editiert werden oder über die bekannte Import Funktion aus CSV Dateien importiert werden.

Dynamische SVG-Icons​

Wie oben erwähnt, ist es möglich dynamische SVG Icons anzeigen zu lassen. z.B. könnten so Hydrantenschilder oder Rettungspunktschilder dargestellt werden.

Um diese Funktion zu nutzen, muss der SVG-Code in das Textfeld eingefügt werden. Die Datenfelder im POI können dann dafür genutzt werden um die Daten dynamisch die SVG Grafik einzufügen. Die Datenfelder werden mit dem Platzhalter {{Feldname}} im SVG Code erkannt und ersetzt.

In unserem obigen Beispiel stünden so die Platzhalter {{Kilometer}} und {{Streckennummer}} zur Verfügung.

Nachfolgend ist eine Beispiel Grafik dargestellt, die ein Hydantenschild mit den vier Platzhaltern {{Nennweite}}, {{EntfernungLinks}}, {{EntfernungRechts}} und {{EntfernungVorne}} darstellt.

<svg width="250" height="200" viewBox="0 0 250 200" xmlns="http://www.w3.org/2000/svg">
<!-- Weißes Schild mit rotem Rahmen -->
<rect x="0" y="0" width="250" height="200" fill="white" stroke="red" stroke-width="8"/>

<!-- H und Nenngröße -->
<text x="20" y="40" font-size="32" fill="black" font-family="Arial" font-weight="bold">H {{Nennweite}}</text>

<!-- T-Balken -->
<line x1="15" y1="70" x2="235" y2="70" stroke="black" stroke-width="6"/>
<line x1="125" y1="70" x2="125" y2="150" stroke="black" stroke-width="6"/>

<!-- Abstand nach links -->
<text x="60" y="110" font-size="28" fill="black" font-family="Arial" text-anchor="middle">{{EntfernungLinks}}</text>

<!-- Abstand nach rechts -->
<text x="190" y="110" font-size="28" fill="black" font-family="Arial" text-anchor="middle">{{EntfernungRechts}}</text>

<!-- Abstand geradeaus -->
<text x="125" y="180" font-size="28" fill="black" font-family="Arial" text-anchor="middle">{{EntfernungVorne}}</text>
</svg>
